1시간당 이송캐파 100~300kg!

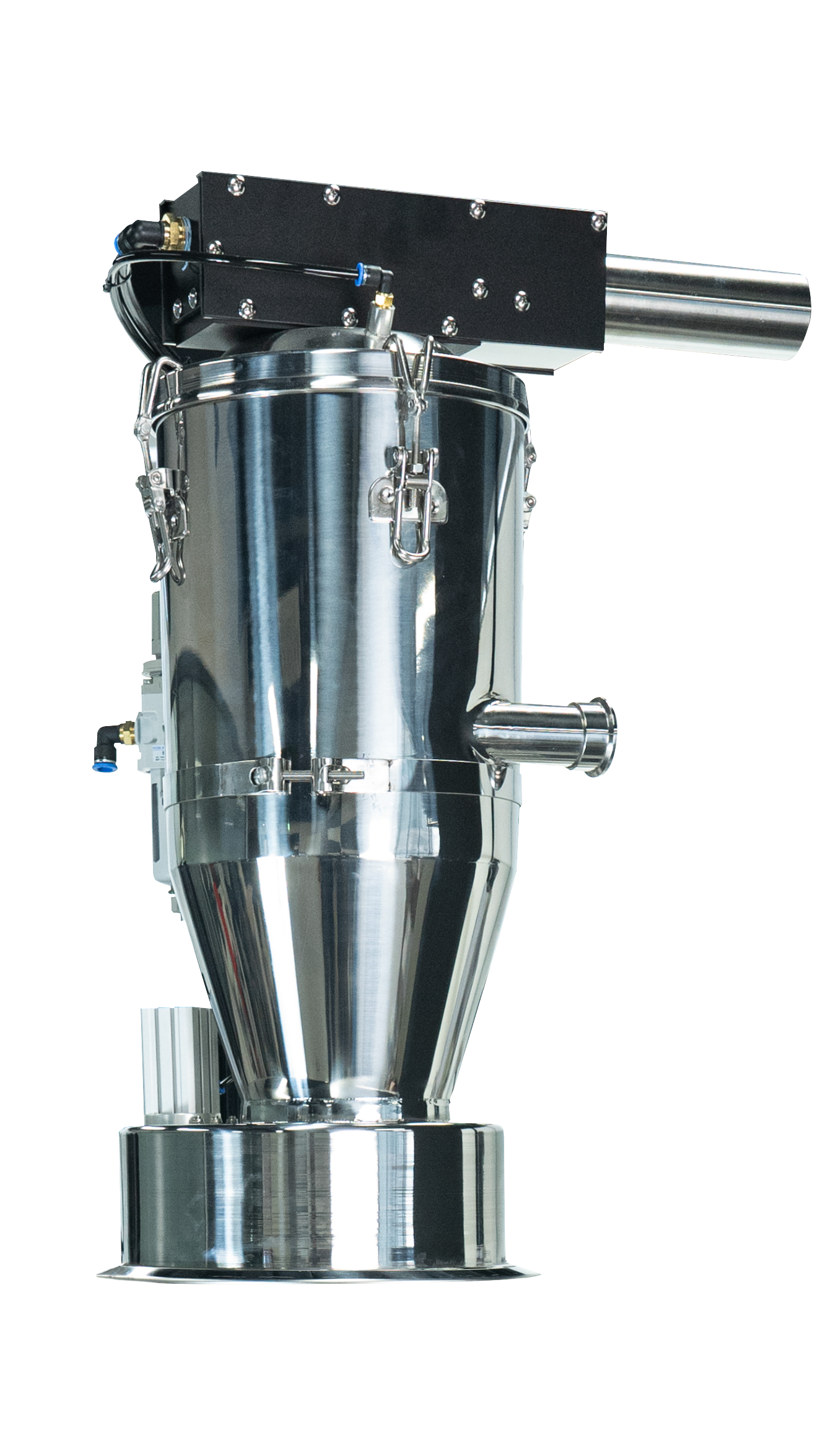

TPVE-220TH

진공이송기 220 모델

팀팩 진공이송기 220모델 시간당 200~300kg 분말형태의 제품을 대량으로 이송하는 장치입니다. 생산하는 과정에서도 분말의 흩날림 없이 안정적인 이송이 가능한 설비로 고용량 이송 시스템과 함께 인건비를 최소화하고 생산효율을 극대화하고자 하시는 식품, 제약, 화학분야 제조업체에 적합한 머신입니다.

눈 깜짝할 사이에 다 흡입하는

초강력 진공이송능력

분말형태의 제품 포장에
최적화된 설계

식품, 제약, 화학, 농수산품 등 분말형 제품의 대량 포장을 위한 원터치 방식 충진 시스템입니다. 센서를 통해서 원물의 양을 스스로 판단하는 자동 감지 시스템으로 오가필러 안에 있는 원물의 부족·충진·중지를 스스로 조절하며, 생산속도는 분당 3~10회 포장 사이클을 충족하고 최소한의 인력으로 간편한 분말충진 설비가 필요한 산업군에게 강력추천드리는 최적의 생산력 극대화 솔루션입니다.

분말충진기와

직결되는 구조

고객사 맞춤

다양한 주문제작

콤팩트하고

튼튼한 결합

근접센서와 연동

자동충진 조절

최대흡기유량 : 1.05m³/min

중형냉장고 1~3대 부피를
1분만에 이송!

분말 이송에 작업자가 필요없는

Sensor Control System

팀팩 분말충진기의 진공이송 시스템의 핵심인 진공이송기는 흩날림이 있는 제품을 이송하기 위해서는 강한 진공을 요하기 때문에 7.5마력 이상 출력이 가능한 에어컴프레셔가 필요하고, 원물통에서 흡입된 분말은 내장된 필터를 통해서 걸러진 다음, 연결된서비스 호퍼에 1차로 저장이 됩니다. 그리고 분말충진기의 신호를 받아 오거필러로 원물을 이송하는데 호퍼안에 원물의 양을 센서가 확인해서 자동으로 진공이송의 작동과 중지를 판별합니다. (콤프레셔 별매)

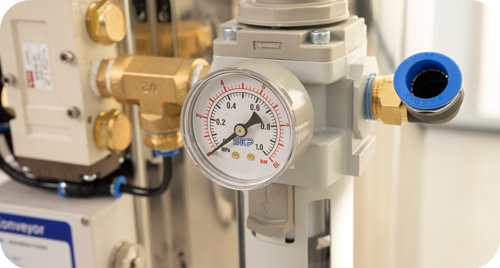

레귤레이터

진공이송기는 강력한 공기압에 의해서 작동하게 됩니다. 때문에 에어공급장치 또는 컴프레셔가 필수이며, 간단한 가벼운 공기압 라인 하나로 연결이 완료되므로 기타 불필요한 추가 동력 공급 공정이 필요없으며, 레귤레이터로 출력 조정이 신속하게 제어되기 때문에 다른 동력 장치에 비해 작업속도가 빠른 편입니다.

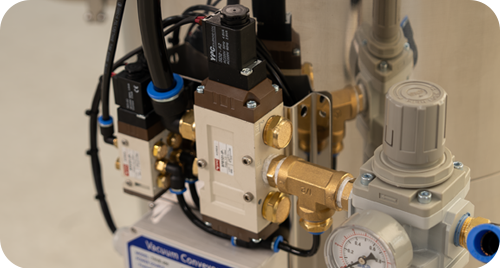

5포토 솔레노이드 밸브

솔레노이드 밸브는 진공의 생성과 차단, 전환을 제어하는 핵심부품입니다. 즉, 진공의 On/Off 스위치이자 타이밍 컨트롤러 역할을 하므로 매우 신속한 반응성을 보일 수 있도록 5포토 솔레노이드 밸브를 적용하였습니다.

– 코일 무극성 적용 : 극성에 관계없이 설치. 배선작업 용이

– 코일 탈부착 용이 : 유지보수 및 교체 작업 시 효율 극대화

– 무급유 타입 : 별도의 윤활이 필요 없이 안정적인 작동

– CE/RoHS 대응 : 국제 표준 CE 및 RoHS를 인층된 환경친화적인 모델

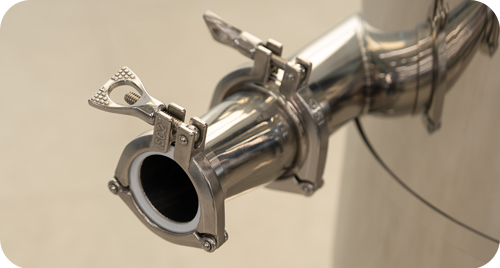

Ø38.1 or Ø50.8

– 고강도 클램프 방식 : 호스를 강하게 고정하여 진공 압력 변화에도 안정적인 이송

– 빠른 분리 및 조립 가능 : 유지보수 및 청소가 용이하여 운영 효율성 증가

– 스테인리스 소재 : 내식성과 내구성이 뛰어나 식품·제약·화학 제품 작업에 특화

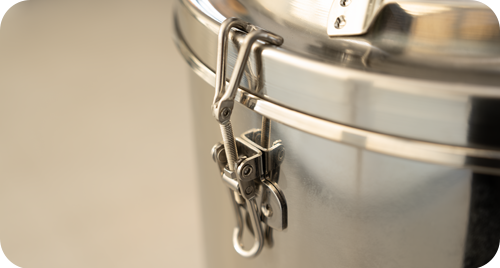

강화 잠금장치

진공이송기의 필터 뚜껑은 강력한 나사형 클램프 잠금장치를 적용하여 운전 중에도 안정적으로 체결되며, 진공 압력 변화에도 밀폐력이 유지됩니다. 이 구조는 필터 이탈 및 분진 누출을 방지하여 안전성을 높이며, 청소 및 필터 교체 시 손쉽게 탈착 가능하여 유지보수의 편의성을 극대화합니다. 또한, 내구성이 뛰어나 반복적인 체결에도 변형 없이 장기간 사용 가능하며, 오염 방지 및 밀폐 성능을 강화하여 안정적인 분말 이송을 지원합니다.

모든 명령을 직관적으로

간단한 작동법

심플한 버튼식 컨트롤러

누구나 쉽게 제어할 수 있도록 설계된 직관적인 인터페이스를 제공합니다.

– 진공펌프 작동시간 설정 : SUCTION MOD

– 배출게이트 작동시간 설정 : EXHAUST MOD

– 필터퍼징 작동시간 설정 : FILTER PURGE MOD

– 진동 작동시간 설정 : VIBRATION MOD

– 핀치밸브 작동시간 설정 : PINCH MOD

– 브레이크 작동시간 설정 : BREAK MOD

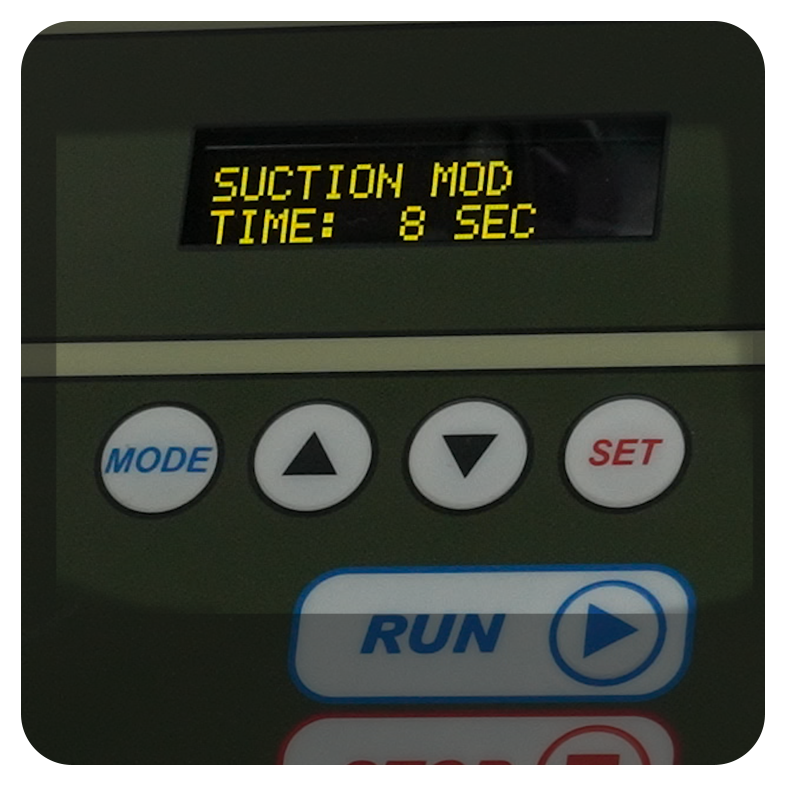

진공펌프 작동시간 설정

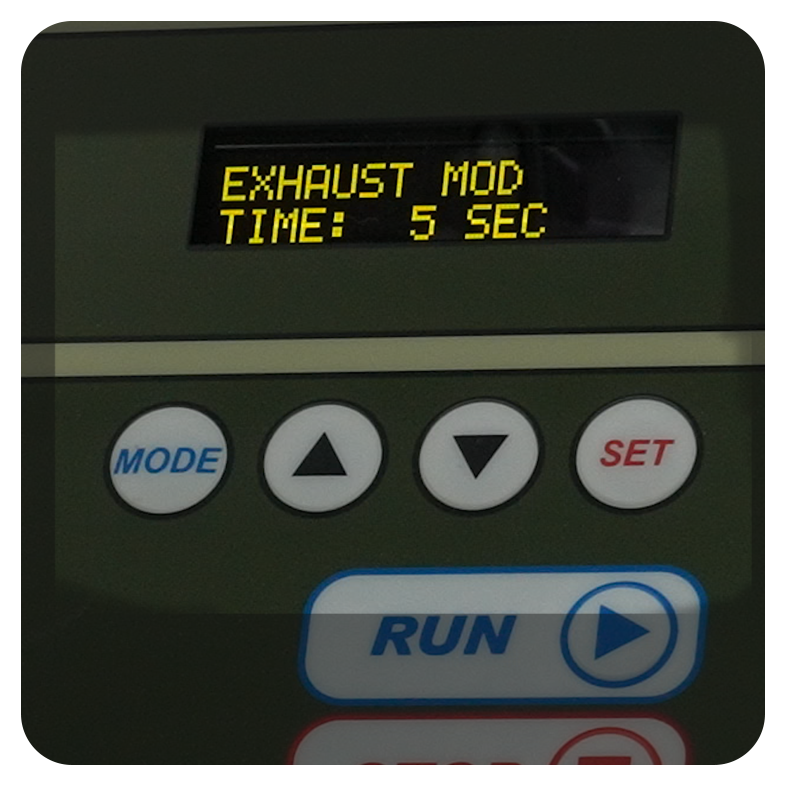

배출게이트 작동시간 설정

작업하기 정말 편한

사용자 친화적 설계

탈착식 근접센서

분말충직기와
직결된 연동

원료공급 On / Off 자동화

콤팩트한 설계

직결된 서브호퍼와 진공이송기

작동효율 및
공간활용도 극대화

튼튼한 브라킷

강력한 진공이
발생해도

작업 안전성 확보

컨트롤 박스

간편한 사용법으로

누구나 쉽게 설정 최적화

스테인리스 304

steinless 304

스테인리스 304 재질은 내식성이 우수하고 화학 물질의 침식에 저항하며 잘 녹슬지 않는 장점이 있습니다. 팀팩 포장기계는 포장하는 제품이 직접적으로 닿는 주요 접촉 부위를 SUS-304 재질로 설계하였으며, 쉽게 탈부착할 수 있어 세척이 간편하며, 깨끗하고 위생적인 작업 환경을 지속적으로 유지할 수 있도록 디자인 되었습니다.

추가옵션

캐파에 맞는
분말충진용 세트 구성
