진정한 하이-엔드 삼면포장기
TPBMA-SS101D3SV
삼면포장기 상단식
박스모션 3축서보
스테인리스 타입
팀팩 삼면포장기 상단식 박스모션 3축서보 스테인리스 타입은 제과·제빵 업계, 식품 제조업체, 제약 및 생활용품 기업 맞춤으로 위생까지 고려하여 특수제작 솔루션입니다. 특히 모든 프레임을 스테인리스 스틸 304 재질로 위생에 특화된 디자인을 적용하여 식품 및 위생 관리가 중요한 상업에 특화된 디자인이 적용되었습니다.
일단 핵심부터!
진화된 기술! 박스모션과 3축서보 시스템
커터-씰 라인이 움직이는 BOX MOTION
공급부·센터씰·커터씰 3-AXIS SERVO CONTROL
공급부
컨베이어
위치 컨트롤
센터씰
필름길이 조절
커터씰
박스모션
속도 설정
기본 작동부터 3축 미세조절까지
수작업은 필요 없다.
공급부 위치, 필름길이,
커터속도 조절 모두가
터치 한 번으로 끝!
팀팩 삼면포장기는 정확한 필름 측정과 각종 센서 반응을 신속하게 데이터화하여 실시간(Real-time) 으로 정확한 제어를 할 수 있는 최첨단 하드웨어와 소프트웨어가 긴밀하게 연동되어 있습니다. 또한 각 라인 및 센서에서 디지털 신호로 변환되어 전달되는 데이터를 보정 알고리즘, 피드백 루프 등 고정밀 연산작용을 통해서 어떠한 환경에서도 필름 길이와 실링 및 컷팅부 등 모든 라인의 작업 현황을 보다 정확하게 확인하고 신속하게 제어할 수 있습니다.
직관적인 컨트롤박스
사용자가 한 곳에서 모든 기능을 제어할 수 있도록 설계되었습니다. 터치스크린과 온도제어패널, 동작 스위치 등 큰 인터페이스를 구성하여 실시간으로 작업 현황을 직관적으로 확인할 수 있습니다. 또한 전원 스위치는 On/Off 가 명확하게 구분되어 있어 작동시 버튼이 점등되어 더욱 사용자가 편하게 확인할 수 있습니다.
LS 산전 PLC 제어
PANASONIC
서보 드라이버
– 제어 방식 :
위치 제어, 속도 제어, 토크 제어 및 풀 클로즈 제어를 지원
– 전원 사양 :
단상 및 삼상 200V 전원을 지원하여 설치 환경에 유연성을 제공
– 입력 방식 :
아날로그 및 펄스열 입력을 지원
– 통신 기능 :
Modbus 통신(RS485/RS232)을 통해 다양한 시스템과의 통합 가능
– 제어 대역폭:
3.2kHz의 높은 주파수 응답성을 제공하여 정밀하고 빠른 제어를 실현
(옵션)
전자식 아이마크 위치 조절
일반형의 경우 이 3축을 작업자가 수동으로 조절하여 아이마크 위치 및 제품의 위치를 맞춰야 하는 번거로움이 있으며, 원활한 생산까지 소모되는 필름이 많다. TPBMA-SS101D3SV 모델은 수동셋팅이 아닌 원하는 값만 입력하면 기계가 자동으로 즉시 조정되어 그 길이를 바로 커팅할 수 있어 위치 조절에 소요되는 수작업이 필요없고, 조정 단계에서 소모되는 필름낭비가 없습니다.
(옵션) DOMINO 열전사 인쇄기
– 7인치 터치스크린으로 손쉽게 문구 변경
– 300dpi 고해상도 인쇄 퀄리티
– 인쇄속도 : (간혈적 모드) 최대 600mm/s, (연속 모드) 최대 750mm/s
– 완전 전기식 작동, 압축 공기 불필요
*고객사의 생산환경에 따라 인쇄기 사양이 변동될 수 있습니다.
(옵션)
통신장비 연결로
스마트 팩토리 구축
트레이에 담긴 제품처럼
포장 위치가 중요하면?
정답은 상단식!
제품 아래에서 배면접착 형성
제품 투입 장면(포머)
포장 결과물
철저한 위생과 커스터마이징!
고객사 맞춤제작
공급 컨베이어
제품을 안전하게
공급하는 컨베이어 라인
포장할 제품을 운반해주는 공급 컨베이어는 상품이 놓이는 아다치(Attachment)는 아세탈 재질, 그외 프레임은 위생이 뛰어난 스테인리스 304로 제작되었으며, 포장하는 제품에 따라 다양한 형태로 공금 컨베이어를 주문제작 할 수 있습니다.
아세탈 재질
아세탈 또는 폴리옥시에틸렌(POM)수지는 고성능 열가소성 수지입니다. 변형이 작아 안정성이 높은 엔지니어링 플라스틱 소재로 다양한 화학 물질에 내성이 높고 여러 환경속에서도 부식이 잘되지 않는 뛰어난 안정성을 가지고 있습니다. 또한 절연성이 뛰어나 정전기에도 강한 소재를 접목함으로서 공급컨베이어에 놓이는 식품, 의료품, 공산품 등 다양한 제품이 매우 안정적인 환경에서 포장부로 이송되는 환경을 구축하였습니다.
서브 컨트롤러
컨베이어 폭 조절핸들
공급컨베이어 측면에는 폭 조절 핸들이 있어 측면 가이드의 폭을 더 넓히거나, 좁힐 수 있게 설계되어 다양한 사이즈의 재품을 포장할 수 있습니다.
PE 재질
폴리에틸렌(PE)수지는 저온에서 높은 충격 강도를 가지는 열가소성 수지입니다.
낮은 수분흡수성과 우수한 내화학성, 내부식성의 특징이 있는 재질이기 때문에 드라이아이스 포장을 위한 PE 재질 컨베이어로 주문제작이 가능합니다.
신선식품 전용
특수제작 및 맞춤설계
벨트컨베이어 및 봉타입의 공급컨베이어도 제작이 가능합니다.
다양한 이송 시스템과 조합하는 방식으로 기존 고객의 산업 환경에 최적화하여 라인을 구축할 수 있으며, 산업군마다의 특성과 제품 유형에 따라 더욱 디테일한 맞춤형 설계(Customized Design)로 각종 자동화 설비 및 기존 장비와의 연동할 수 있도록 팀팩은 오직 고객사만을 위한 최적의 솔루션을 제공해드립니다.
실링과 커팅, 독립적인 온도 제어
디지털 온도 컨트롤러로
더 완벽하게!
필름에 맞춰서
최적화된 온도를 설정
메인 컨트롤박스 (온도부제어)
센터씰 (실러온도 설정)
커터씰 (커터온도 설정)
가장 중요한 것은
사용자 안전 최우선 설계
공압식 설계구조
접착롤러
자동 이격 기능
& 커터 실린더 운동
센터씰
가이드 프레임
센터씰
가이드 프레임
실링부 발생열
외부노출 차단 및
열고 받을 수 있는
도어형 구조
커터씰
아크릴 프레임
작업자를
보호하는 프레임
투명한 아크릴
재질로
작업현황 확인
작업표시등
작동/대기/정지
상황 표시등과
알람으로
신속한 확인
스테인리스 304 재질
steinless 304
아크릴 가이드 프레임
High-Visibility Acrylic Safety Shield
커터 타입
① 로터리 (Rotary) : 연속 회전 방식으로 작고 규격화된 제품에 특화된 칼날방식으로 고속 생산이 강점 (추천군: 스낵, 초콜릿, 마스크, 의료용 제품 등)
② 실린더 (Cylinder) : 제품과 필릉이 매우 타이트하게 수직 커팅하는 방식으로 포장 퀄리티가 매우 높음 (추천군: 냉동식품, 육가공류, 공산품 등)
③ 박스모션 (Box Motion) : 높이가 있거나 다양한 크기의 제품에 적합하며 준수한 생산속도와 높은 포장품질 전용 (추천군: 식빵, 서적, 의류, 판넬 등)
다른 제품도 확인해 보세요.
TPRA-101D
삼면포장기 상단식 로타리 타입
분당 포장 캐파 : 약 50~60개 (고속생산)
TPBMA-SS101D3SV
삼면포장기 상단식 3축서보
스테인리스 박스모션 타입
분당 포장 캐파 : 약 30~40개 (하이-엔드 모델)
TPHCA-101D
삼면포장기 상단식
높낮이 조절형 실린더 타입
분당 포장 캐파 : 약 10~20개 (고퀄리티 포장)
TPCA-101C
삼면포장기 상단식 실린더 타입
분당 포장 캐파 : 약 10~20개 (고퀄리티 포장)
TPRA-101C
삼면포장기 상단식 로타리 타입
분당 포장 캐파 : 약 50~60개 (고속생산)
TPRA-201D
삼면포장기 하단식 로타리 타입
분당 포장 캐파 : 약 50~60개 (고속생산)
TPBMB-201D3SV
삼면포장기 하단식 3축서보
벨트컨베이어 박스모션 타입
분당 포장 캐파 : 약 30~40개 (하이-엔드 모델)
TPHCA-201D
삼면포장기 하단식
높낮이 조절형 실린더 타입
분당 포장 캐파 : 약 10~20개 (고퀄리티 포장)
TPCA-101C
삼면포장기 하단식
박스모션 타입 (거셋 옵션)
분당 포장 캐파 : 약 30~40개 (M자 성형)
TPRA-201C
삼면포장기 하단식 로타리 타입
분당 포장 캐파 : 약 50~60개 (고속생산)
TPCA-201C
삼면포장기 상단식 실린더 타입
분당 포장 캐파 : 약 10~20개 (고퀄리티 포장)

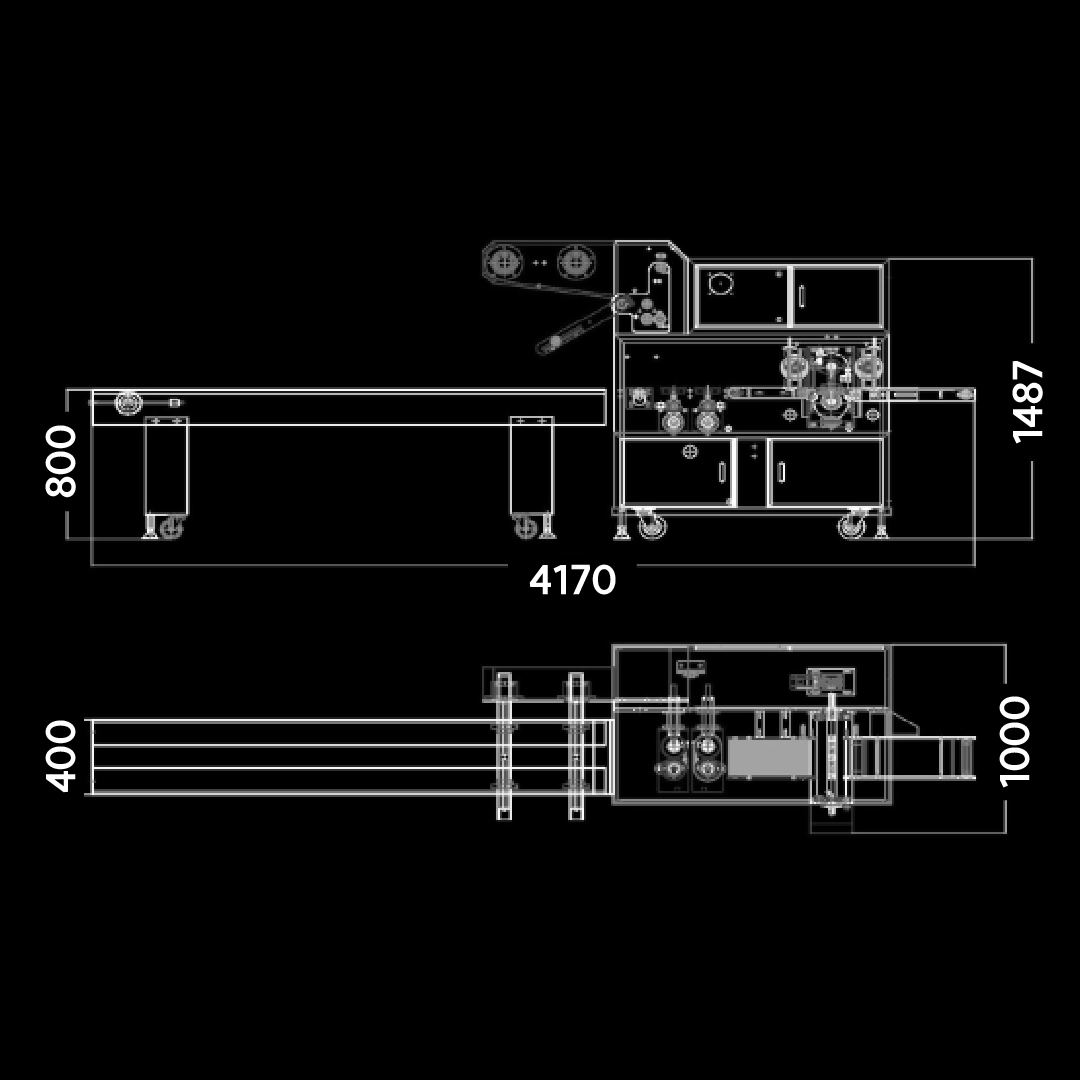

제품 상세 규격
TPBMA-SS101D3SV
전력
220v 단상, 60Hz
최대 소비전력 약 4kW
규격
L : 4,200mm
W : 1,050mm
H : 1,630mm
