수축포장기의 마지막 화룡점정!

TPST-5025S

수축터널

기본형

팀팩 반자동 수축터널 기본형은 실러 라인에서 투입되는 필름에 포장된 제품을 캐파에 맞춰 빠른 생산이 가능하도록 온도 제어와 컨베이어 이송 기능이 대폭 업그레이드 된 대량생산 전용 버전입니다.

수축포장기의 완벽한 마무리

제품에 딱맞게 포장을
완성하는 수축터널

터널내부 완벽한 온도제어

수축터널은 디지털 온도컨트롤러에 설정한 온도값만큼 컨트롤러가 작동하여 내부온도를 일정하게 유지하며 흡입과 배출을 담당하는 팬이 작동하여 내부에서 열이 순환할 수 있도록 설계되어 있습니다. 이송을 돕는 롤러가 작동하여 L실러 라인에서 필름에 밀봉되어 운반된 제품이 열수축 과정을 통해서 필름 압착과정이 진행되어 포장을 완성하는 공정을 담당하고, 생산이 끝나면 종료 타이머를 통해서 수축 터널이 자동으로 쿨링과정을 거쳐 안전한 상태에서 스스로 전원이 차단됩니다.

수축터널 내부

히터바

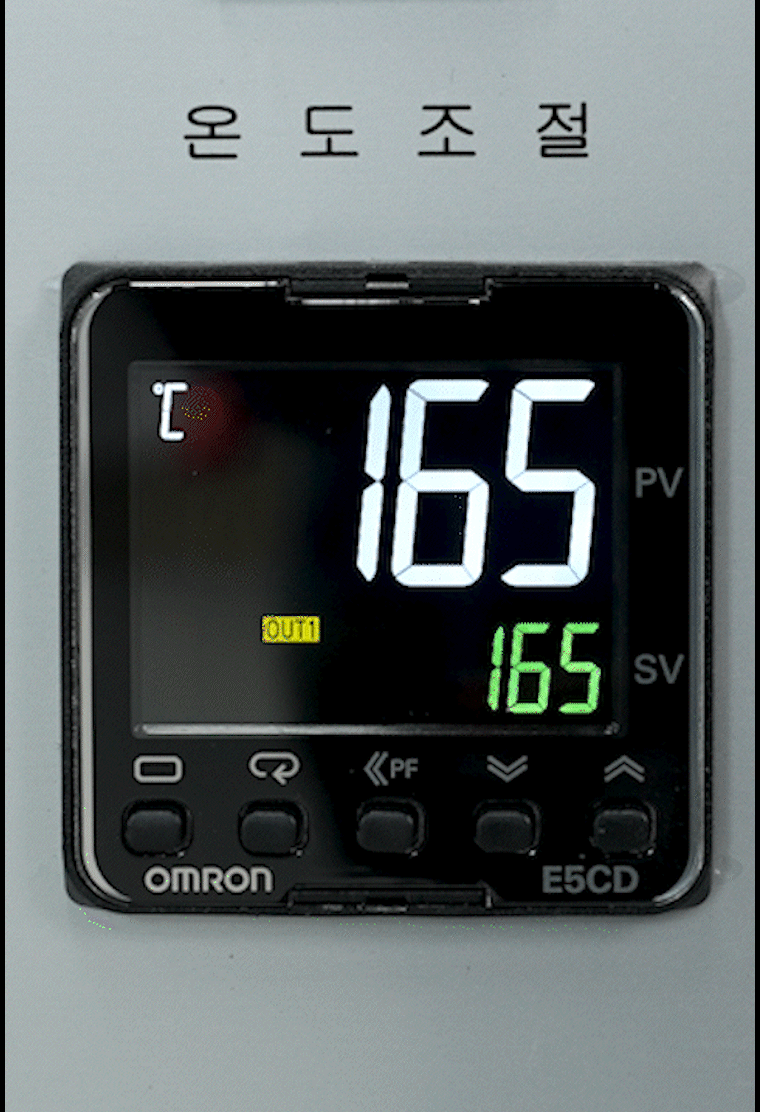

터널온도 설정

디지털 온도
컨트롤러

안전한 작업종료

자동 절전모드

아름다운 결과물

퀄리티 높은
수축포장

활발한 대류현상

Active convection phenomenon

수축터널 내부는 히터가 가열한 공기가 이송되는 제품의 상·하·좌·우(4면)에서 골고루 분포를 형성할 수 있도록 설계되었습니다. 상부에 대형 고성능 팬이 작동하여 내부 공기를 신속히 순환시키며, 철제 커버와 열배출구를 통해 뜨거운 열풍과 차가운 공기가 빠르게 대류하여 목표 온도에 빠르게 도달합니다. 이러한 정밀한 대류 제어 시스템은 수축포장 공정에 최적화된 온도를 유지하며, 자동 쿨링 시에도 강력한 팬이 장치의 온도를 신속히 낮춰 부품 손상을 최소화하여 안정적인 운용을 보장합니다.

*수축터널 TPST-5025S 모델과 TPST-5025L 모델처럼 생산캐파와 환경에 따라 더욱 큰 용량으로 업그레이드 할 수 있으며, 필요시 터널 내부가 보일 수 있도록 특수제작까지 진행할 수 있습니다.

디테일한 설정까지

직관적인 사용법

필수 기능만 압축한 컨트롤 박스

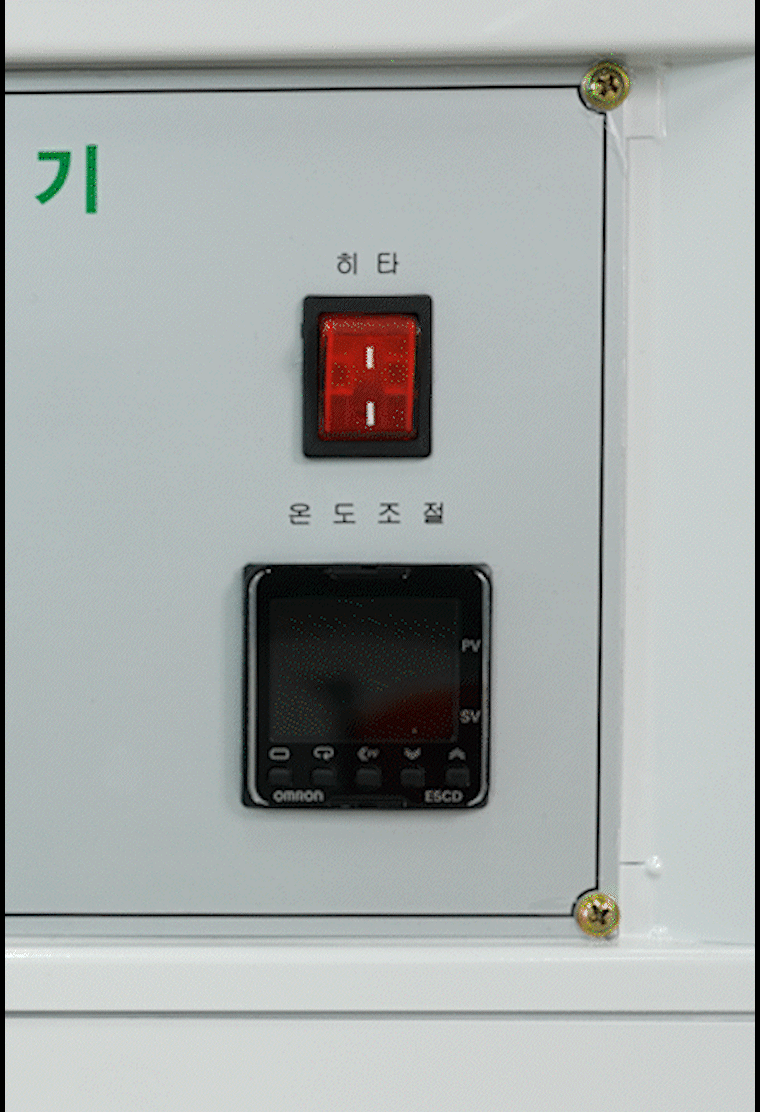

수축터널에 관한 모든 기능을 설정할 수 있는 패널입니다. 전원 공급과 작동 및 차단을 명령할 수 있는 버튼과 쿨링 후 자동으로 전력을 차단할 수 있는 꺼짐시간 스위치, 팬기능 활성화 버튼, 롤러의 이송 속도를 조절할 수 있는 다이얼, 히터 기능 온오프 스위치 그리고 터널 내부 목표 온도 설정 다이얼로 구성되어 있습니다.

작동 / 비상정지 스위치
