자타공인 명품이라 불리는 이유.
TPE-176
전자동 제함기
팀팩 전자동 제함기는 핀 픽업 방식과 공압식 설계를 통해 박스를 1mm 오차 없이 펼쳐내며, 분당 25박스 이상의 고속 생산을 실현합니다. 수작업 대비 3배 이상 빠른 속도와 풀라인 자동화 연동 시스템까지 갖춰, 시간당 1500박스 생산이 가능한 국산 고정밀 자동 포장 장비입니다.
일단 핵심부터!
박스를 펼치고 접는 기술이 곧 생산성을 결정합니다.
혁신적인 기술 핀픽업 장치
제함기 내부에 위치한 죠우로 박스를 고정 후에 펼쳐지며 이동합니다. 고정 과정에서 박스의 손상은 전혀 없으며, 1mm의 오차도 없이 정밀하게 한 장씩 고정하여 박스가 펼쳐지기에 손상과 에러를 최소화할 수 있도록 설계된 첨단 시스템입니다.
진동패드(추가 옵션) : 큰 박스의 경우 핀 픽업 장치로는 고정이 안될 가능성이 있으며, 안전한 픽업을 위해 진공패드를 추가적으로 장착할 수 있습니다.

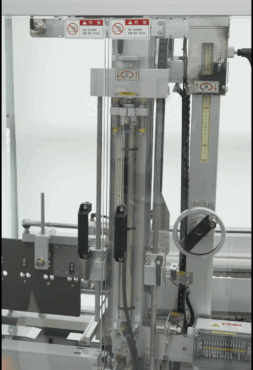

예술의 경지에 이른 메인 조작부
박스를 공급라인은 안정적으로 박스를 한 장씩 제함부로 이송합니다. 평균적으로 100매 이상 박스를 견착해서 연속적인 작업을 실행할 수 있으며, A~F까지 표기된 메인 조작부의 조절핸들을 통해서 남녀노소 누구나 간편하게 다양한 박스 사이즈에 맞춰 제함기 생산환경을 변경할 수 있습니다.
그리고 각 조작부는 파트별로 개별 박스 픽업과 이송, 펼침과 제함 동작이 연속적으로 이루어지도록 설계되어 있는데, 작동의 뛰어난 안전성을 유지하며 오랜시간 사용해도 고장이 잘발생하지 않도록 최고로 엄선된 부품으로 매우 완성도 높은 디자인으로 완성되었습니다.
: 박스 펼침
: 이송 및 하부 제함
모든 것은 센서가 통제
완벽하리만큼 완벽한 구조 설계
작업자의 손을 대신하는 센서가
전 라인의 동작을 초정밀하게 제어

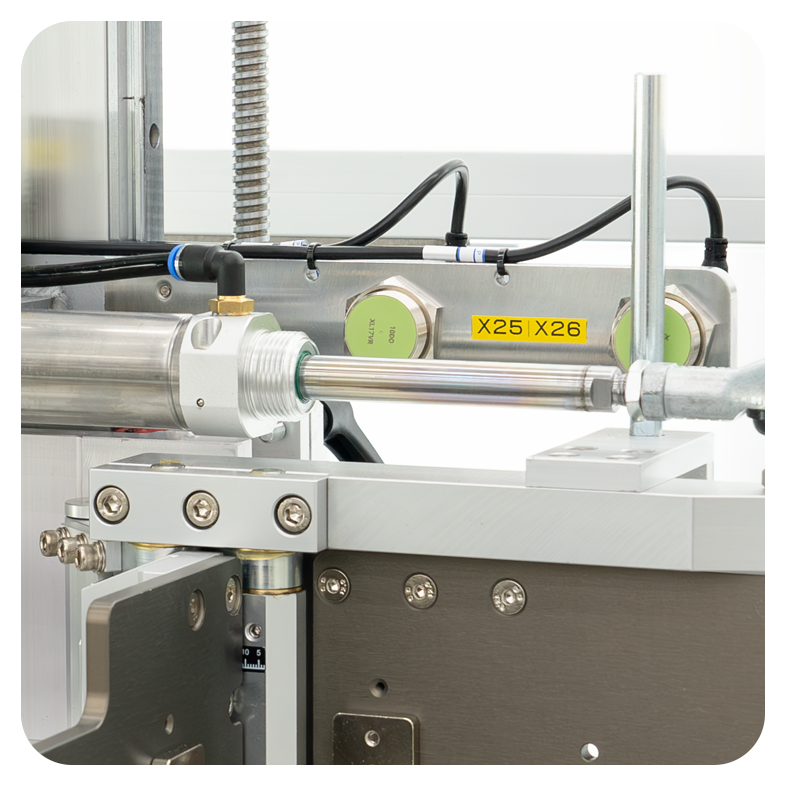

투입된 박스가 제함되는 과정에서 각 파트에 배치되어 있는 위치센서에 직선운동하는 샤프트의 이동에 맞춰 현재 단계를 스스로 판단하고 다음 동작으로 순차적으로 진행될 수 있도록 설계되었습니다. 각 센서에서 반응하는 물리적인 신호 작용을 전기적인 신호로 전환하고, 레귤레이터가 공기압 출력을 조절하는 방식으로 입력 신호의 정확도가 높으며 내구성이 뛰어나 오래 사용하더라도 성능저하와 잔고장이 잘 발생하지 않습니다.
*박스 불량으로 인해 이탈 또는 찢어짐 등 예기치 못한 돌발상황이 발생하면 즉각 동작을 멈추고, 알람 울리며 제함기는 대기모드로 전환되는 안전 기능이 있어 재해를 사전에 예방할 수 있는 안전 설계까지 완료되어 있습니다.
핀픽업 장치
제함기 내부에 위치한 죠우로 박스를 고정 후에 펼쳐지며 이동합니다. 고정 과정에서 박스의 손상은 전혀 없으며, 1mm의 오차도 없이 정밀하게 한 장씩 고정하여 박스가 펼쳐지기에 손상과 에러를 최소화할 수 있도록 설계된 첨단 시스템입니다.
진동패드(추가 옵션) : 큰 박스의 경우 핀 픽업 장치로는 고정이 안될 가능성이 있으며, 안전한 픽업을 위해 진공패드를 추가적으로 장착할 수 있습니다.
LS 산전 PLC
전자동 제함기의 모든 동작은 LS 산전의 PLC를 적용해 언제든지 기계의 작동을 현장에 맞게 수정 및 보완할 수 있으며 타 기기와의 연동 및 인트록이 가능합니다. 또한 컴퓨터와의 스마트 통신이 가능하며 작업상 오류의 상태들이 자동으로 기록하고 저장되어 기기의 작동 히스토리를 쉽게 파악할 수 있습니다.
국산 구동모터
국내산 컨베이어 모터의 장착으로 안정성 높은 동작이 가능합니다. 컨트롤 박스에 있는 스피드 컨트롤러를 통해서 작업 현황에 맞춰 구동 속도를 단계별로 조절할 수 있으며, 일반적인 구동모터, 중국산 모터와 비교했을 때 월등히 뛰어난 성능과 안정성을 확인하실 수 있으며 고장이 났을 때에도 팀팩케어를 통해서 손쉽게 수리할 수 있어 고객사에서는 생산작업 이외 다른 걱정을 하실 필요가 없습니다.
국산 테이핑 헤드
수많은 테스트를 거쳐 제작된 국산 테이핑기 헤드는 박스의 시작과 끝을 정확하게 판단하여 테이핑을 해주고 깔끔한 커팅으로 마감합니다. 또한 테이핑 위치를 미세하게 조정할 수 있어 박스에 맞게 테이핑 위치도 조절할 수 있습니다.
테이프 헤드에 칼날은 깔끔한 커팅이 가능하여 테이프의 낭비가 없습니다. 양 끝에 있는 롤러는 테이프가 박스에 밀착할 수 있도록 지지해주며 박스가 들어오고 나갈 때 튼튼한 스프링의 탄성으로 유동적인 롤러의 움직임이 만들어지며, 테이핑 라인을 일정하고 깔끔하게 마감할 수 있도록 합니다.
레귤레이터와 가이드 프레임
전자동 제함기의 모든 실린더 직선 움직임은 공기압에 의해서 작동하도록 설계되었습니다. 때문에 에어공급장치 또는 컴프레셔가 필수이며, 간단한 가벼운 공기압 라인 하나로 연결이 완료되므로 기타 불필요한 추가 동력 공급 공정이 필요없으며, 레귤레이터로 출력 조정이 신속하게 제어되기 때문에 다른 동력 장치에 비해 작업속도가 빠른 편입니다. 또한 다른 동력원에 비하여 월등히 부드럽게 작동하는 공압식 설계는 제함 과정에서 박스에 손상을 최소화 할 수 있습니다.
(옵션) 열전사 날인기
근접센서(직접 반사형 센서)
동작제어실(공압식 설비)
PLC 라인(중앙제어부)
기본 작동부터 실시간 프로세스 모니터링까지

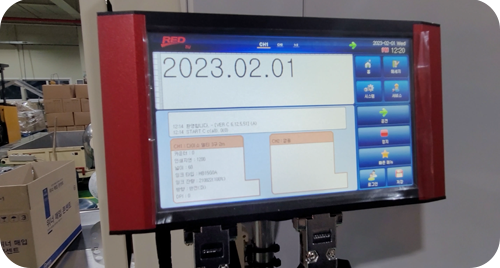

직관적인 컨트롤 박스
정말 쉬운 디지털 터치스크린
① 생산량 설정 및 인터록 설정 : 원하는 박스의 수량을 설정하여 생산 후 자동 대기모드로 전환 또는 연속 생산을 선택할 수 있다.
② 상세 메뉴얼 인터페이스 제공 : 수동모드나, 오류 발생시 이미지로 표현되어 누구나 쉽게 스크린을 보면서 대처할 수 있다.
③ 모든 라인 상세 작동 시간 설명 : 모든 동작은 매우 정밀한 목표 시간값을 설정하여 고객사만의 제함 시스템으로 커스텀할 수 있다.
메인화면
수동제어 모드
실시간 모니터링
작동 및 대처방법 안내
(옵션) 통신장비 연결로 스마트 팩토리 구축
명품이라고 불리게 된 이유
위치조절과 지속생산에도 No Problem!
고정밀 직선운동을 위한 LM 가이드
전자동 제함기의 주요 동작부 위치는 모두 LM 가이드가 적용되어 있습니다. LM가이드는 XYZ축 전방향으로 편심을 방지할 수 있도록 설계된 고급형 부품으로 볼이나 롤러를 이용해 마찰을 최소화하며 고하중에서도 정밀한 직선운동을 제공합니다. 반복 정밀도가 뛰어나 자동화 기계의 내구성과 속도를 향상시키며, 긴 수명과 안정된 움직임으로 유지보수가 용이합니다
아름다운 기술의 집합 메인 조작부
중앙 아크릴 도어를 열면 A부터 F까지 상자의 크기에 맞춰 전자동 제함기의 주요 모듈의 위치를 조절 손잡이를 통해서 위치를 변경할 수 있습니다. 부드럽게 작당하는 손잡이는 큰힘이 필요하지 않고, 박스의 폭에 맞춰 알맞게 조절할 수 있으며, 잠금 레버가 있기 때문에, 주요 동작부의 반복 직선운동에도 위치를 단단히 고정하여 포장 퀄리티를 일정하게 유지하도록 설계되었습니다.
LM 가이드
메인 조작부
하부 제함 라인
박스 공급 라인
폭넓은 상자 포장규격
Range of box packaging size
L: 250mm~560mm
W: 180mm~400mm
H: 120mm~350mm
*고객사에서 생산하고자 하는 박스의 사이즈 만큼 A~F 위치의 조절 핸들을 돌려 간편하게 조절하여 다양한 박스를 적용하여 동일 크기 박스의 대량 연속 작업에 용이합니다.
전원규격: 가정용 220V
Power Specification: Household 220V
전자동 제함기는 220V 단상을 적용하였으며 가정용 콘센트에서 사용이 가능합니다. (최대 소비전력은 약 0.5kw)
*전원 스위치는 On/Off 가 명확하게 구분되어 있습니다. 작동시 알람과 함께 터치스크린이 켜지며 전원을 끄면 모든 동작이 정지됩니다.
가장 중요한 것은
사용자 안전 최우선 설계
캐스터 바퀴
적은 힘으로 쉽게 이동하는
튼튼한 캐스터 바퀴
메인 조작부
볼스크류 방식으로
간편한 위치 조절
커넥트
벨트 교체가 편리한
커넥트 방식
매거진
체인 커버(PLC40재질)
박스 부스럼을 최소화
풀-알루미늄 프레임
All-Aluminum Frame
친환경 도료
Environmental Protection Coating
전자동 라인의 완성
제함 및 테이핑 세트 구성
다양한 확장성
팀팩 제함 테이핑기 및 전자동 제함라인은 다양한 옵션과 커스터마이징을 통해서 고객사의 조건에 알맞는 시스템으로 설비할 수 있습니다. 전체적인 포장 과정은 매우 직관적으로 설계되었으며, 라인 별로 필수 기능에 최적화된 디자인을 채택하여, 초보자도 최소한의 교육만으로 신속하게 모든 작업을 어려움 없이 수행할 수 있습니다.
테이핑기 라인
TPTM-120N : 핸들형 | TPTM-C800R : 랜덤형
옵션 - 구동 컨베이어, 자바라 컨베이어
제함 및 테이핑기 라인
TPBST-600N : 핸들형 | TPBST-800R : 랜덤형
옵션 - 구동 컨베이어, 자바라 컨베이어
다른 제품도 확인해 보세요.
TPTM-88N
반자동 상하 테이핑기
포장 캐파 : 1분당 약 15박스
TPTM-120N
해머형 자동 테이핑기
포장 캐파 : 1분당 약 12박스
TPTM-C800R
랜덤형 상하 테이핑기
포장 캐파 : 1분당 약 20박스
TPTM-500N
일체형 제함 테이핑기(핸들형)
포장 캐파 : 1분당 약 12박스
*랜덤형으로 주문제작 가능
TPBST-600N
하부제함 및 상하 테이핑기
포장 캐파 : 1분당 약 8박스
*랜덤형으로 주문제작 가능
TPBST-800R
랜덤형 제함 테이핑기 일체형
포장 캐파 : 1분당 약 6박스
TPTM-200S
반자동 사이드 테이핑기 (스티로폼 전용)
포장 캐파 : 1분당 약 15박스
TPTM-3000SA
전자동 사이드 테이핑기 (스티로폼 전용)
포장 캐파 : 1분당 약 10박스 (랜덤형)
제품 상세 규격
TPE-176
전력
220v 단상, 60Hz (380v 제작 가능)
최대 소비전력 약 0.5kW
규격
L : 2,920mm
W : 1,100mm
H : 1,950mm
