콤팩트한 챔버형 수축포장기!
REPLAY55
챔버형
수축포장기
팀팩 챔버형 수축포장기는 L-실러와 수축터널이 하나로 합쳐져 있는 일체형 수축포장기로, 좁은공간에서도 최적의 수축포장이 가능합니다. 사용하지 않을 때는 쉽게 위치를 옮기어 보관하실 수 있도록 설계 되어있습니다.
최소한의 공간에서도
간편하게 수축포장 OK!
매우 콤팩트한 일체형 L-실바 커팅 & 수축포장!
팀팩 REPLAY55는 수축포장의 핵심인 L-실링과 수축 과정을 간소화하여, 최소 작업인원으로 높은 품질의 포장 작업을 실현할 수 있는 고효율 반자동 수축포장 시스템입니다. 공간 활용, 생산 효율, 유지보수의 편리함까지 모두 잡은 중소형 패킹 환경의 최적화된 솔루션입니다.
수축터널
약 5개 생산
마그네틱
잠금장치
피로도가 없는 반자동 시스템
챔버 닫힘을 인식하여 자동으로 On/Off
컷팅과 실링이 동시에 완료되는 안전한 열선내장형 칼날
기판 프로그램 제어 방식을 채택하여 기계 작업을 단계별로 제어할 수 있도록 구성하였으며 히터 시간, 열선 접착 시간등을 생산속도와 제품에 맞게 맞춤 설정이 가능합니다. 전기적 신호에 의한 제어장치의 즉각적인 반응으로 모든 동작이 작동하고 제어되므로 반응성이 매우 신속하며, 풋스위치의 입력신호와 거의 동시에 L-실바가 작동하면서 칼날 부분의 열선이 필름을 녹이며, 테프론이 붙어있는 면과 닿아 필름이 깔끔하고 제품 크기에 알맞게 분리됩니다.

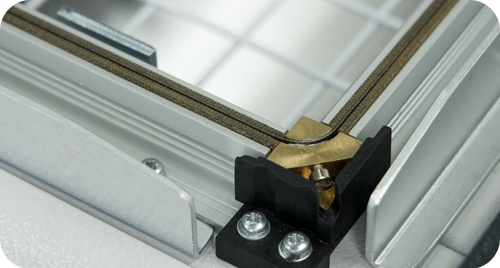

L-TYPE 열선 칼날
칼날은 날카롭지 않고 끝이 둥근 안전한 구조로 되어있습니다. 필름 컷팅이 이뤄지는 원리는 양끝단에 연결된 단자에 의해서 풋스위치 입력신호에 맞춰 전류가 발생하고, 이에 따른 전기적 저항에 의해 열이 발생하게 됩니다. 이렇게 발생하는 열에 의해서 열선(칼날)의 모양에 맞춰 2겹의 필름이 접착&커팅이 되며 실린더가 발생시킨 공압적인 힘에 의해 L-실바는 대기 위치로 복귀하게 됩니다.
L실러 & 수축터널 일체형 구조
챔버형 수축포장기는 수축터널과 L실러가 일체형으로 컴팩트하게 구성되어 있습니다. 실러가 마그네틱(전자석) 방식으로 개폐되도록 설계되었기 때문에 콤프레셔가 필요없어 독립적으로 모든 수축포장 작업이 가능합니다. 따라서 공간효율이 아주 뛰어나므로 작업량이 적거나 공간이 협소한 작업장에 추천드리는 포장기계입니다.
마그네틱 잠금장치
L실러 후드는 전자석(마그네틱 방식) 재질의 여닫이 홀더가 있어 손잡이를 잡고 적은힘으로도 편하게 작업을 할 수 있습니다. 전원이 들어와 있을 때 전류가 흐르면서 전자석에 자기력을 발생하게 되고, 이를 통해서 열수축 포장 작업이 이루어질 때, 내부에서 발생하는 열이 외부로 새나가지 않게 자동으로 닫힘 상태가 유지하게 됩니다. 전자석으로 부착되는 시간을 컨트롤 박스를 통해서 희망하는 시간만큼(적정시간: 4~6초) 설정할 수 있습니다.
테프론 테이프
테프론으로 코팅된 섬유에 실리콘이 단면에 코팅되어 접착력 띄는 테이프로 열에 강하고 인장 강도 및 내구성이 뛰어나 칼날과 열선이 제품의 철제 프레임에 데미지를 주지 않도록 보호하는 역할을 합니다
수축포장기의 완벽한 마무리
제품에 딱맞게 필름을 압착시키는 수축터널
자유롭게 받침대 위치를 맞추고 직접 눈으로 확인하며 포장
필름 수축에 필요한 열을 빠른시간내에 챔버 전체에 골고루 분산할 수 있도록 고속회전이 가능한 팬을 장착하고 있습니다. 또한 포장하시는 제품에 맞춰서 팬의 속도를 단계별로 설정할 수 있습니다. 제품을 작업대에 올리고 거치된 필름 안으로 넣은 다음, 필름과 함께 당겨서 챔버에 넣고 후드를 닫아주면 컷팅과 수축포장이 자동으로 진행됩니다. 제품에 따라 최대 520 x 380 x 260 사이즈 까지 투입이 가능하지만, 필름이 여유있게 컷팅되고 열풍이 대류되어야 수축이 원활하기 때문에 최대 사이즈 보다 10~20cm 정도 작은 사이즈를 투입하는 것이 깔끔하게 수축포장이 가능합니다.
꼭 필요한 기능만 압축한 메인 제어부
컨트롤 박스를 통해서 실링 시간/터널 온도/수축 시간 등 실링부터 수축포장까지 필요한 기능을 압축하여 쉽게 사용하실 수 있도록 사용자 중심으로 설계된 인터페이스 입니다. 포장하는 제품, 사용중인 필름에 따라 적합한 포장 환경을 직관적으로 설정 및 변경할 수 있습니다. 프로그램 모드를 적용하여 각각의 제품마다 다른 셋팅 값을 매번 맞추지 않고 버튼 한번 만으로 쉽게 세부 작업 설정 및 맞춤 셋팅이 가능합니다. (프로그램 1~10 모드 적용)
히터 온도 설정
필름 컷팅 시간
챔버 수축 시간
활발한 대류현상
Active convection phenomenon
아크릴 가이드 프레임
High-Visibility Acrylic Safety Shield
가장 콤팩트한 세트 구성
전자동 수축포장 라인
후드 핸들
챔버 후드
손잡이
바퀴와 조절자
편리한 이동과
위치고정
필름 거치대
편리한
필름교체
받침대 위치 조절
제품 사이즈에 맞춰
작업 편의성 증가
다른 제품도 확인해 보세요.
TPLSA-100W
전자동 수축포장기 고급형
분당 포장 캐파 : 약 30~50개
TPLSM-100MAS
반자동 수축포장기
분당 포장 캐파 : 약 5~10개
REPLAY55
챔버형 수축포장기
분당 포장 캐파 : 약 2~4개
TPST-5025S
수축터널 기본형
TPST-5025L
수축터널 기본형 대용량
TPSTH-4525
수축터널 자동형
TPSTH-5030
수축터널 자동형 대용량
TPSTH-5030LX
수축터널 자동형 고급형
제품 상세 규격
REPLAY 55
전력
220v 단상, 60Hz
최대 소비전력 약 3.5kW
규격
L : 1,260mm
W : 810mm
H : 1,310mm
