세부 사양 보기
- 진공 방식
- 공압작동형 진공펌프
- 필요 공압량
- 350NL/min / 5bar
- 최대 흡입 압력
- 7,900mmAq
- 기계 크기
- Ø220 × 710H
- 장비 중량
- 14kg
- 주요 소재
- STS304, 1.2T
- 전원 사양
- 220V or 110V, 1P, 15W

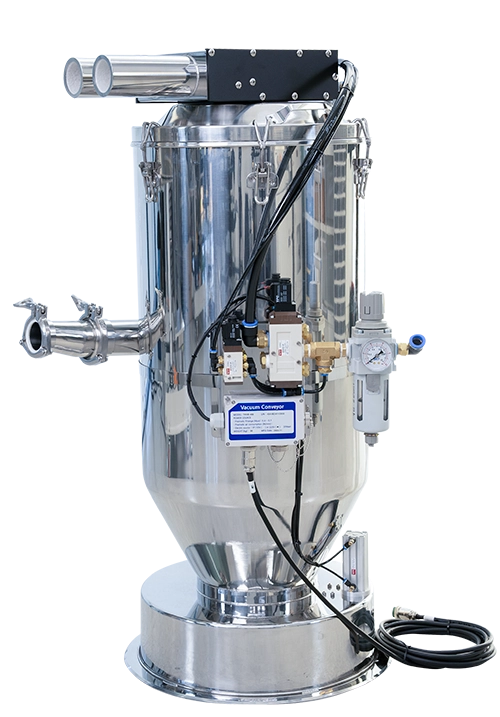

TPVE-220 / 300 /400
분말용
진공이송기
분말·입자 원료를 흡입해
호퍼와 충진 설비로 이송하는 진공이송기입니다.
팀팩은 원료 특성, 이송 거리, 설비 높이, 이송량을 확인해 220 / 300 / 400 모델 중 적합한 구성을 제안합니다.
제품 상세 규격
진공으로
원료를 옮기는 방식.
01
진공 형성
장비 내부에 진공압을 형성해 분말·입자 원료를 흡입할 준비를 합니다.
02
원료 흡입
흡입노즐 또는 공급부를 통해 원료를 빨아들여 이송 배관으로 이동시킵니다.
03
배관 이송
흡입된 원료가 배관을 따라 호퍼, 충진기, 계량 설비 상부까지 이동합니다.
04
하부 배출
진공이 해제되면 원료가 장비 하부 배출구를 통해 다음 설비로 떨어집니다.
이송 부담은 줄이고,
관리 편의는 높입니다.
밀폐 이송, 배관 구성, 필터 관리, 분해·청소까지 원료 이송에 필요한 장점을 갖췄습니다.

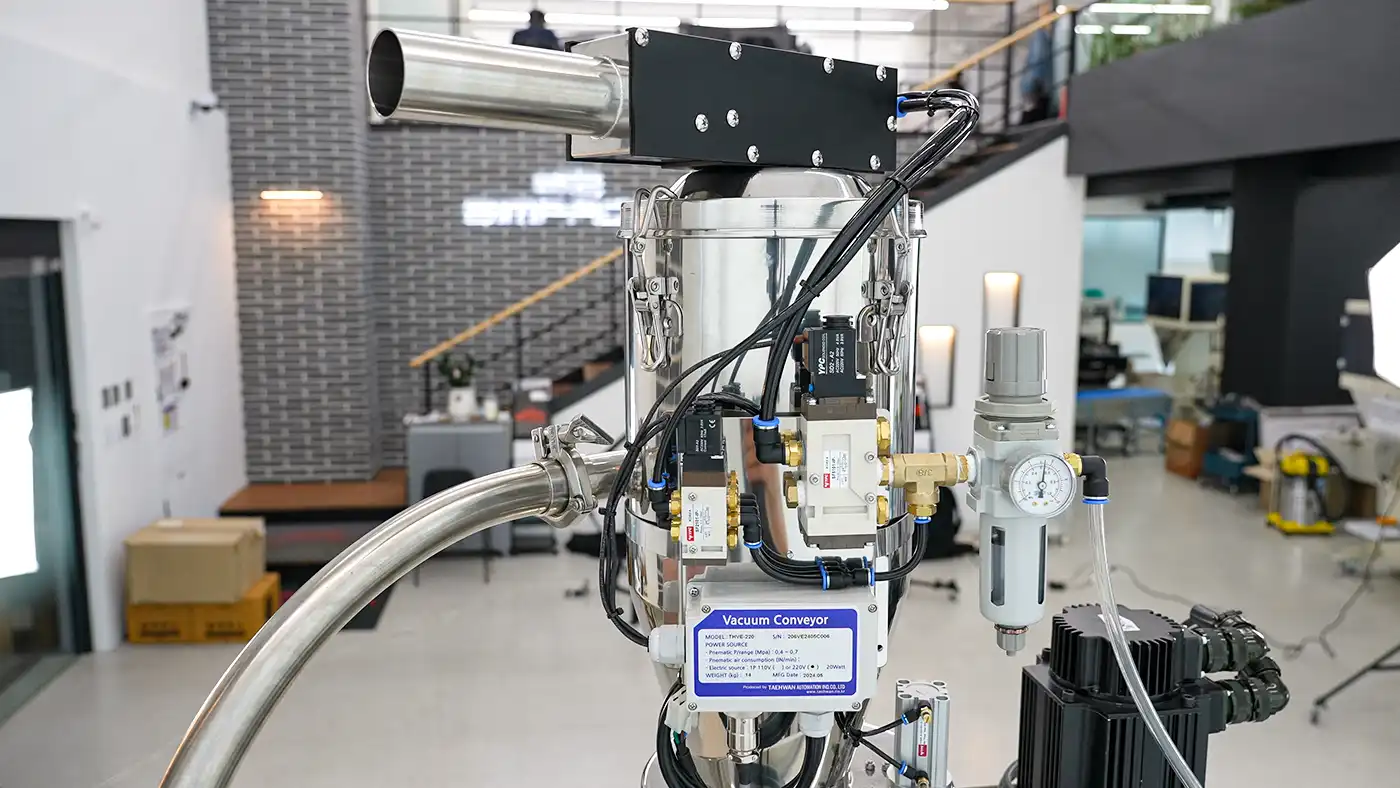

밀폐 이송
진공압을 이용해 분말이 외부로 흩어지는 부담을 줄입니다.

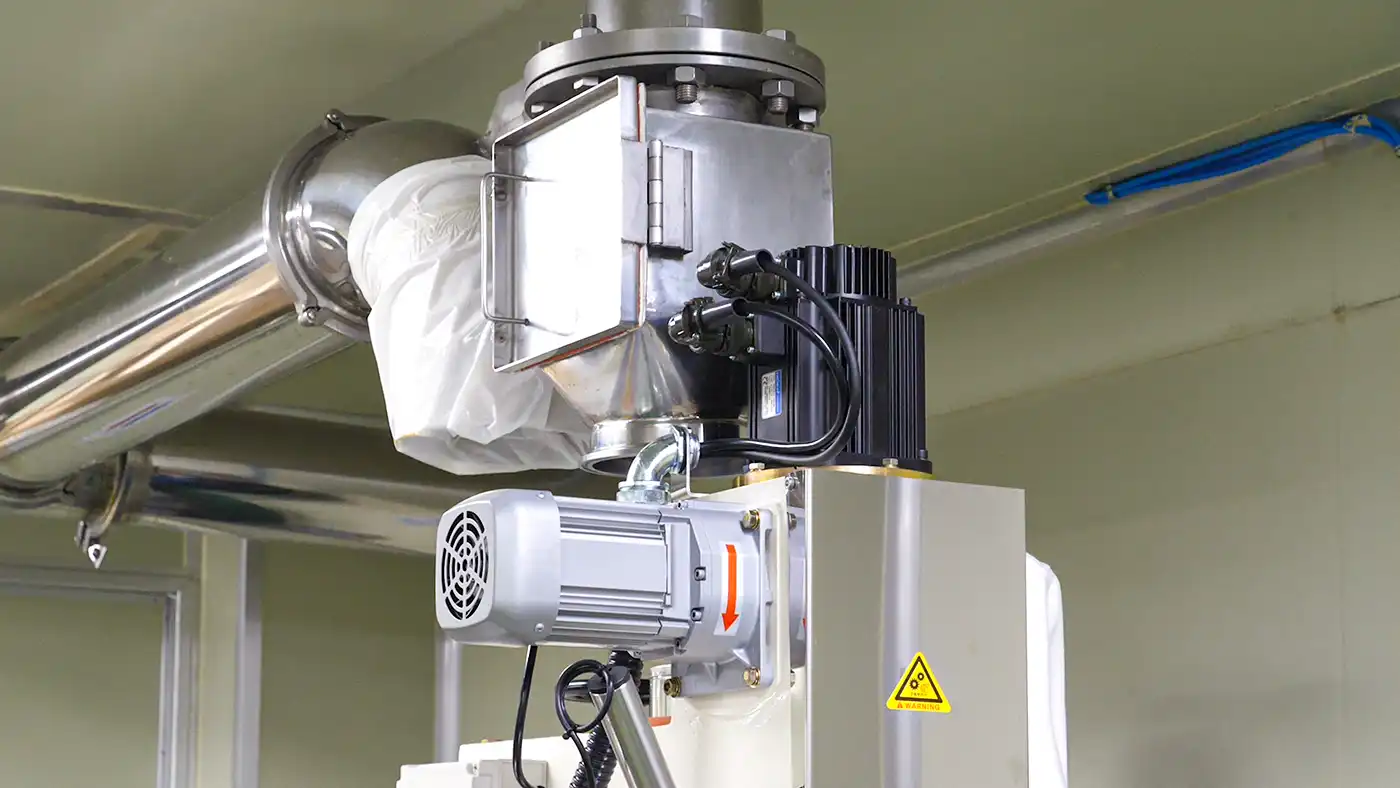

배관 연결 구성
설비 위치와 높이에 맞춰 이송 라인을 구성할 수 있습니다.

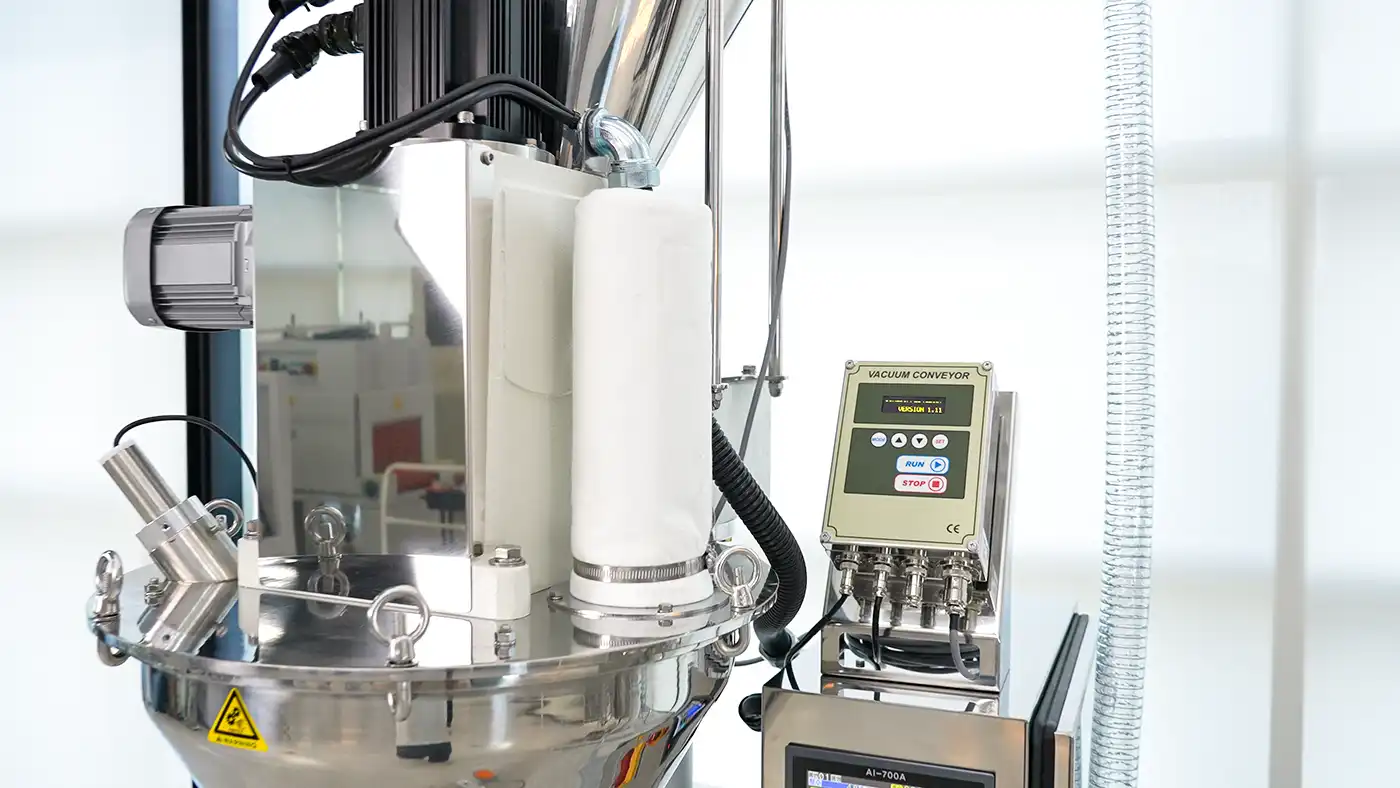

필터 관리 구조
이송 중 발생하는 분진을 필터로 걸러 관리합니다.

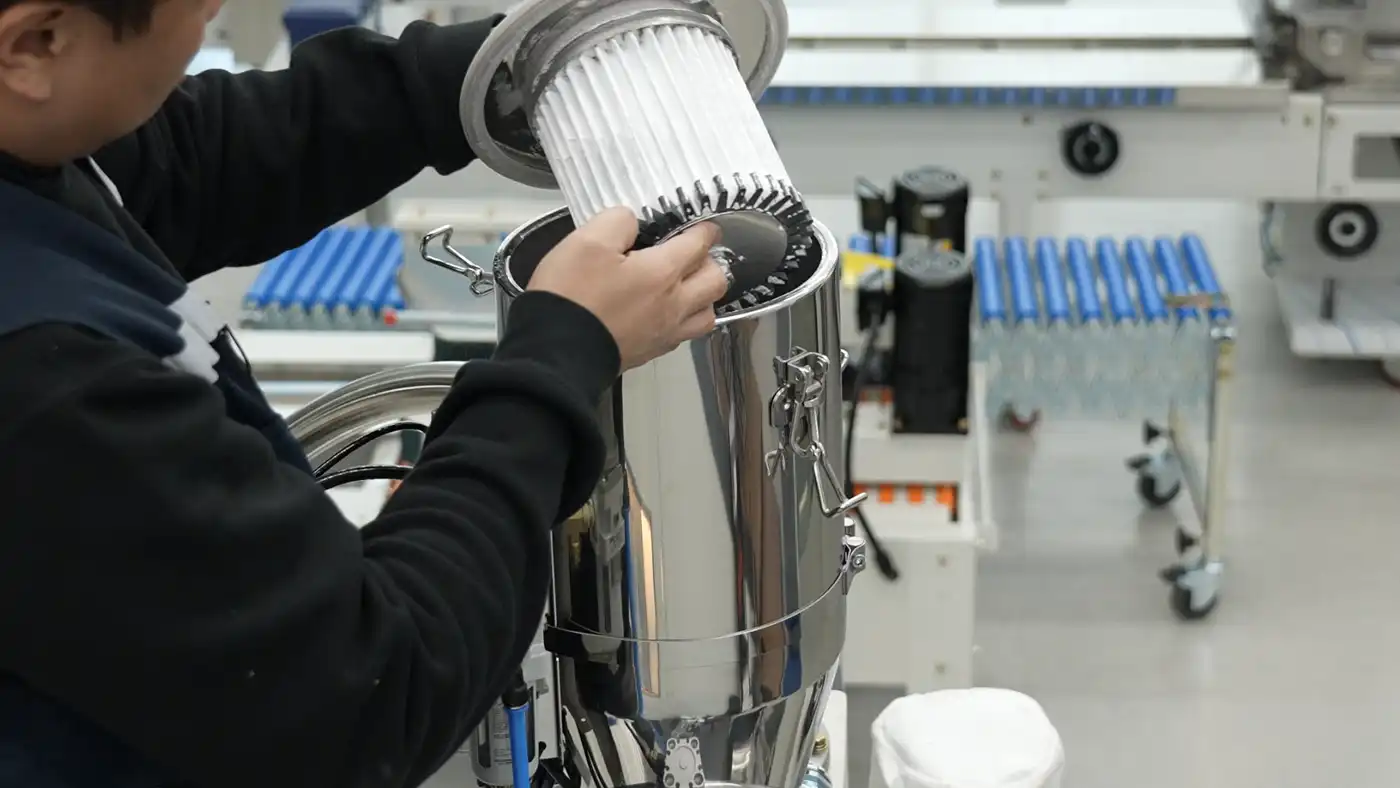

분해·청소 편의
원료 접촉부와 필터를 분리해 관리할 수 있습니다.
원료와 설치 조건을
먼저 확인합니다.
적용 검토
분말부터 입자 원료까지
식품 분말, 곡물, 양념 분말, 사료, 화학 분립체, 사출·압출 원료 등
사전 확인
흐름이 불안정한 원료
수분이 많은 분말, 잘 뭉치는 원료, 유동성이 낮은 분말, 접착성·부착성이 있는 원료
설치 조건
현장 조건에 따른 구성
이송 거리, 설비 높이, 배관 꺾임, 현장 공압 조건
안내사항
적용 여부는 조건에 따라 달라집니다
진공이송시스템은 원료 상태와 설치 환경에 따라 실제 이송량과 적용 가능 여부가 달라질 수 있습니다.
상담 시 원료 사진, 이송 거리, 설비 높이를 함께 확인하면 모델 검토가 더 정확해집니다.
분말용 진공이송기 FAQ
현장 적용 전 확인해야 할 제품 조건과 선택 기준을 정리했습니다.
원료 조건 우리 원료도 이송 가능한가요? 식품 분말 · 곡물 · 양념 분말 · 사료 · 분립체
식품 분말, 곡물, 양념 분말, 사료, 화학 분립체, 사출·압출 원료 등은 적용 검토가 가능합니다. 다만 실제 이송 가능 여부는 원료의 입자 크기, 비중, 수분감, 유동성, 뭉침 정도에 따라 달라질 수 있습니다.
- 분말·입자 원료 이송 검토 가능
- 수분이 많거나 잘 뭉치는 원료는 사전 확인 필요
- 배관 내부에 달라붙는 원료는 샘플 기준 검토 권장
- 원료 사진과 이송 조건을 함께 확인하면 검토가 빨라집니다
검토 포인트
진공이송은 원료 상태를 먼저 확인해야 합니다
같은 분말이라도 입자 크기와 수분감, 흐르는 정도에 따라 이송 결과가 달라질 수 있습니다. 상담 전 원료 사진이나 샘플 정보를 준비해주시면 적용 가능 여부를 더 정확하게 검토할 수 있습니다.
모델 선택 TPVE-220 / 300 / 400 중 어떤 모델이 맞나요? 이송량 · 이송 거리 · 설비 높이 · 공압 조건
모델은 시간당 이송량, 이송 거리, 설비 높이, 1회 이송 용량, 현장 공압 조건을 기준으로 선택합니다. 소량 이송은 TPVE-220, 중간 생산량은 TPVE-300, 대량 이송은 TPVE-400을 우선 검토할 수 있습니다.
- TPVE-220: 소량 이송, 소형 호퍼 공급에 적합
- TPVE-300: 중간 생산량, 범용 분말 이송에 적합
- TPVE-400: 대량 이송, 고용량 설비 공급에 적합
- 최종 모델은 원료 상태와 설치 조건 확인 후 결정
선택 기준
이송량만 보지 말고, 거리와 높이까지 함께 봐야 합니다
시간당 이송량이 충분해도 배관 길이, 수직 높이, 배관 꺾임, 현장 공압 조건에 따라 실제 적용 결과가 달라질 수 있습니다. 목표 이송량과 설치 위치를 함께 알려주시면 모델 선택이 더 정확해집니다.
설비 연계 분말충진기나 자동계량기와 연결할 수 있나요? 호퍼 공급 · 충진기 연계 · 계량 설비 연결
진공이송시스템은 분말충진기, 자동계량기, 호퍼, 원료통 등과 연계해 사용할 수 있습니다. 원료를 설비 상부로 공급해 반복 투입 부담을 줄이고, 현장 동선에 맞춰 이송 구성을 검토할 수 있습니다.
- 분말충진기 호퍼 상부 공급 검토 가능
- 자동계량기 또는 원료통과 연계 구성 가능
- 설비 높이와 투입 위치 확인 필요
- 배관 길이와 배출 위치에 따라 구성 방식 검토
구성 안내
진공이송은 단품보다 연결 설비가 중요합니다
이송 장비만 보는 것보다 원료가 어디에서 출발해 어느 설비로 들어가는지 확인하는 것이 중요합니다. 팀팩은 분말충진기, 자동계량기, 호퍼 등 연결 설비 조건까지 함께 검토합니다.
상담 준비 상담 전에 어떤 정보를 준비하면 좋나요? 원료 사진 · 이송 거리 · 설비 높이 · 목표 이송량
원료 사진, 현재 투입 방식, 이송 거리, 설비 높이, 시간당 목표 이송량을 알려주시면 좋습니다. 연결하려는 설비가 분말충진기인지, 자동계량기인지, 호퍼인지도 함께 알려주시면 구성 검토가 더 빨라집니다.
- 원료 사진 또는 샘플 정보
- 시간당 목표 이송량
- 수평 거리와 수직 높이
- 연결할 설비 종류와 투입 위치
- 현장 공압 조건 또는 압축공기 사용 가능 여부
상담 안내
원료 사진과 이송 거리만 있어도 검토는 시작할 수 있습니다
처음부터 모든 사양을 정해두지 않아도 괜찮습니다. 원료 상태와 설치 조건을 먼저 확인한 뒤 TPVE-220 / 300 / 400 중 적합한 모델과 연결 구성을 검토합니다.
